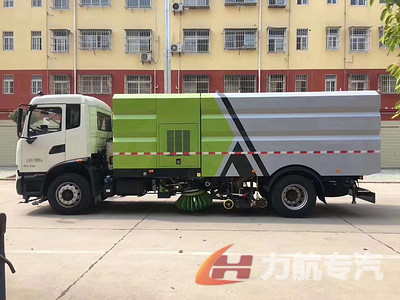

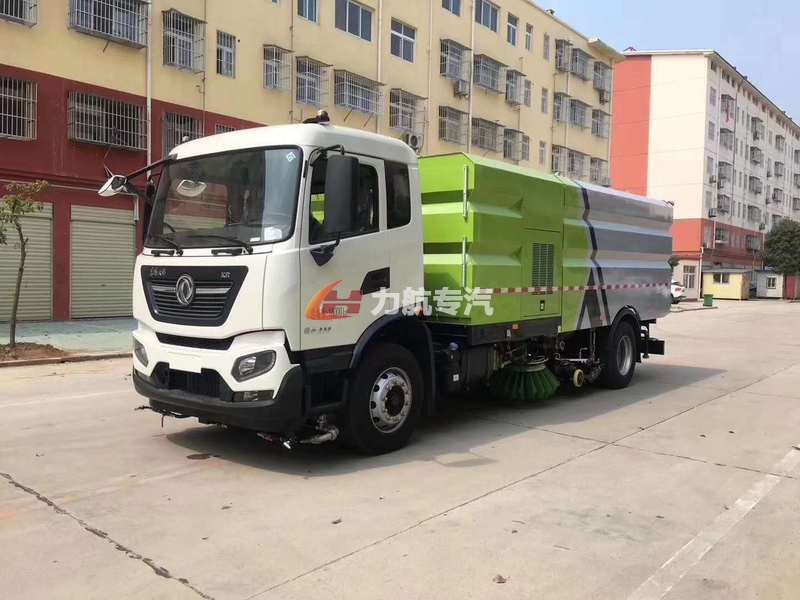

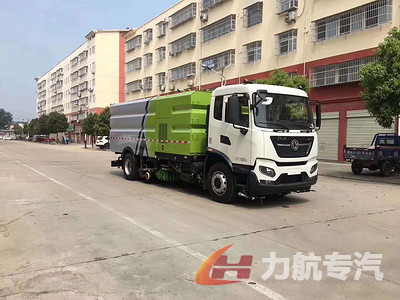

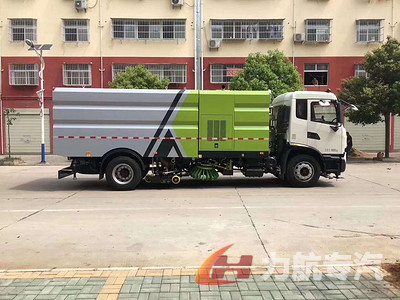

CSC5180TXSD6洗扫车是在东风商用车有限公司DFH1180EX8二类汽车底盘的基础上改装而成，整车主要是由汽车底盘、副发动机、风机、高压水泵、清水箱、垃圾箱、左右扫盘、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、电控系统和副车架等组成。副发动机驱动风机和高压水泵，副发动机采用康明斯柴油发动机，排放达国Ⅲ标准。风机用洛阳北玻免维护离心风机，效率高，风量大，最大风量达23500m³/h。高压水泵采用德国品孚高压柱塞泵，不锈钢泵头，流量合适，压力高，允许最高压力达10MPa。清水箱充分利用了车载空间，容积达9m³。垃圾箱采用单层不锈钢结构，倾翻卸料，带高液位报警保护装置和自洁装置。作业中垃圾箱内污水液位达到规定高度时，保护系统会自动关停作业机构，可中途排水，排水后再作业直到垃圾箱装满垃圾。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

左右立扫为单扫盘(扫刷采用一体式注塑成型，钢丝和尼龙混合编制，有效增加扫刷使用寿命），减少扫盘数量，减少了扫刷消耗量，能降低使用成本。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间的合理间隙。吸嘴内设有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度地减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。专用工作装置电控系统采用CAN总线智能化控制器，可实现一键式作业起动和停机操作。

CSC5180TXSD6洗扫车具有路面清洗、路面清扫、路缘清洗、喷雾降尘等多种功能。有“全洗扫”、“全扫”、“低压冲洗”等多种作业模式可供选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率在90％以上，可清洗路面和路缘，洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾降尘时，可开启喷雾装置，进行喷雾降尘作业。

CSC5180TXSD6洗扫车适用于城市道路、高速公路、广场、机场、码头、隧道、桥梁等清洗、清扫、喷雾降尘等清洁作业。

整车技术特点

1、采用东风商用车有限公司DFH1180EX8二类汽车底盘改装，排放达到国Ⅵ级别；底盘性能稳定，质量可靠，是国内环卫改装车行业的高端底盘；底盘驾驶室视野宽阔、自带冷暖空调，驾驶室密封性好，震动和噪音低、座椅舒适、操作机构和仪表布局合理。

2、采用基于康明斯六缸发动机，功率强劲，性能可靠。

3、整车采用“中置两立扫+中置宽吸嘴（内置高压水喷杆）+中置高压侧喷杆”的作业装置布置方式对路面进行洗扫作业，集扫路和高压清洗车功能一体，实现一次作业完成清扫、高压清洗、垃圾和污水的收集。这种布置方式具有作业装置集中，刷洗-冲洗-吸收污水等动作连续流畅，作业飞溅少、污水吸净率高，清洗效率高等特点。采用两立扫结构减少了扫刷的磨损；采用宽吸嘴增大了吸污宽度，收水效果良好；内置高压水喷杆能减少水雾与垃圾的飞溅，减少飞溅造成的污染。

4、通过优化整车气力输送系统、优化吸嘴系统和风机系统的设计，提高系统的风量和风压，减少系统风阻等措施，大大提高了洗扫车作业效率及作业能力，使洗扫车的抽吸力和油耗指标达到了行业领先水平。

5、整车采用先进的平台化、模块化的设计理念和方法，对洗扫车各功能模块进行了深度优化和规划。

6、具有多种作业模式，具有怠速/标准/强力多种作业强度选择，可根据不同的工况可选择不同作业模式及强度。各作业模式均采用程序控制，各参与的作业机构会根据程序设定的顺序自动进入作业、停止状态。

7、副发动机与风机设置有车用自动离合器；离合器的分离与结合由副发动机的转速自动控制，确保副发动机无负载启动和停机，。

8、洛阳北玻离心式免维护降噪风机，叶轮采用耐磨钢制作，使用寿命长；风机轴承座轴承及密封件均采用进口品牌，性能稳定、可靠，使用寿命长。

9、前置独立清水箱及垃圾箱上设置爬梯和人孔盖组件，不仅方便水箱内部清洁和维修，而且便于从水箱顶部加水。

10、配备清水低水位及污水高水位传感器，清水低于设定水位或污水高于设定水位洗扫车会自动报警或根据程序设定进入保护互锁模式，可有效保护高压水泵及避免二次污染。

11、垃圾箱配备高压自洁装置，可有效快速卸掉垃圾并对垃圾箱壁进行自动清洗，大大减轻了操作人员的劳动强度。垃圾箱尾部设置排污、吸污装置，不仅可在垃圾箱污水吸满后中途排放污水，还可吸拾洗扫车难以作业的区域。垃圾箱尾部设置诱导箭头灯。

12、附装在吸嘴体上的左、右高压铝制侧喷杆和吸嘴内置铝制喷杆呈“U”型布置，作业时喷杆离地高度固定不变，不随汽车载荷变化，能达到稳定的最佳清洗效果；并可调整高压水喷嘴角度，水流冲击力大，能直接将污水和垃圾送至吸口处并吸收于垃圾箱内，使路面不留尘土、污水；左、右高压侧喷杆具有防撞和自动复位功能。

13、清扫装置采用液压自动控制方式控制作业、回收；扫刷磨损后能够自动补偿保证良好的清扫效果；液压马达驱动扫盘旋转，并可根据路况自行调节工作调速。清扫装置具备自动避障及自动复位功能，能紧贴路沿作业而不被损坏；左右立扫采用特制扫刷，可同时刷洗道路路面、路沿、路沿石上表面和立面。

14、采用针对环卫作业设计的液压锁油路，油缸动作、锁止平稳、可靠，使用寿命高，可很好解决环卫作业车辆扫盘下跌问题。

15、左、右扫盘配备工作照明灯，方便在夜间等环境下作业，监视扫盘工作状况。

16、采用德国品孚高压柱塞泵，额定工作压力高达10Mpa，性能可靠、效率高；采用进口材质高压洗涤扇形喷嘴，洗涤效果好，使用寿命长。

17、采用榆次油研叠加式液压电磁阀组，高度集成，排列整齐，工作可靠，维护方便；前后布置两个液压阀块，分别控制不同的液压动作，避免联带故障，方便维修和使用。

18、整车采用电、液集中控制，操作简单。驾驶员可以驾驶室内完成各种动作的操作；厢体尾部设有手动控制操作开关，驾驶员可在车外完成各类动作的操作；同时可扩展对接环卫车辆远程监控和管理平台，实现洗扫车的远程监控和智能管理。

19、设置有清水箱缺水、污水箱溢满、防垃圾箱后门未开启前倾翻卸料、防保护撑杆未放下收回垃圾箱、液压系统漏油等多种智能自动保护装置，保护洗扫车在特定工况或误操作时不受损害。

20、配备车辆两侧及车辆后部两路监控的监控系统，可实时监控洗扫车作业状况及作业效果，提供倒车影像辅助操作人员观察车辆尾部状况。
